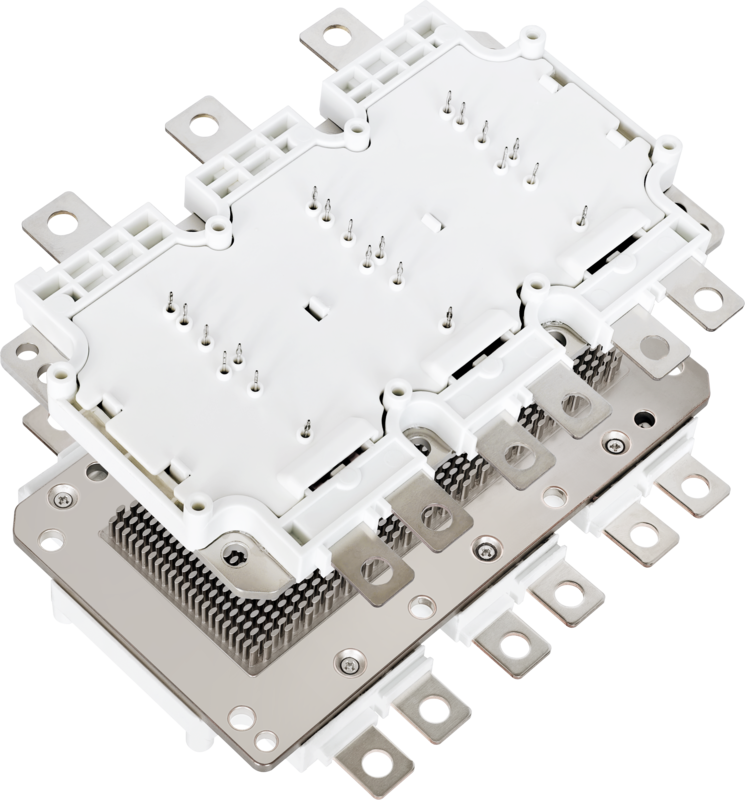

Pcore™6 汽车级HPD Mini封装碳化硅MOSFET模块
Pcore™6 汽车级HPD Mini封装碳化硅MOSFET模块
Pcore™6 汽车级HPD Mini封装碳化硅MOSFET模块
- 产品详情
Pcore™6 HPD Mini封装碳化硅MOSFET模块是一款专为新能源汽车主驱逆变器设计的高性能、高功率、小型化的功率模块；搭载基本半导体自研第三代车规级碳化硅MOSFET芯片，模块采用了先进的有压型银烧结工艺和高性能铜线键合技术，使用氮化硅AMB陶瓷基板、直接水冷的PinFin结构，产品具有低损耗、高阻断电压、低导通电阻、高电流密度、高可靠性(高于AQG-324参考标准)等特点。
参数列表（短端子）
| Product | VDSS（V） | ID（A） | RDS(on)（mΩ）（@Tvj=25℃） | Die/Switch | Terminal | Package Name |
| BMS510R12HMWA3_A01 | 1200 | 510 | 2.0 | 6-in-Para | Short | Pcore™6 HPD Mini |
| BMS380R12HMWA3_A01 | 1200 | 380 | 3.0 | 4-in-Para | ||
| BMS630R08HMWA3_A01 | 750 | 630 | 1.6 | 6-in-Para | ||
| BMS460R08HMWA3_A01 | 750 | 460 | 2.5 | 4-in-Para |
参数列表（长端子）
| Product | VDSS（V） | ID（A） | RDS(on)（mΩ）（@Tvj=25℃） | Die/Switch | Terminal | Package Name |
| BMS510R12HMLWA3_A01/A02 | 1200 | 510 | 2.0 | 6-in-Para | Long | Pcore™6 HPD Mini |
| BMS380R12HMLWA3_A01/A02 | 1200 | 380 | 3.0 | 4-in-Para | ||
| BMS630R08HMLWA3_A01/A02 | 750 | 630 | 1.6 | 6-in-Para | ||
| BMS460R08HMLWA3_A01/A02 | 750 | 460 | 2.5 | 4-in-Para |
A01_Standard AC terminal: 30mm
A02_Extended AC terminal: 32mm
