前 言
SiC MOSFET采用负压关断，核心目的是抑制桥式拓扑中互补开关管特有的米勒串扰误开通风险。而反激、正激、Buck、传统Boost PFC等单管拓扑全回路仅一只有源开关，不存在互补管之间的串扰耦合路径，因此完全可以采用0V关断，唯一的代价仅是关断损耗略有上升，但不会引发炸机等可靠性问题。
一
机制展开：米勒串扰从何而来，为何单管拓扑天然免疫？
要理解单管拓扑无需负压的原因，首先需要明确桥式拓扑中负压关断的核心作用——抑制米勒串扰。

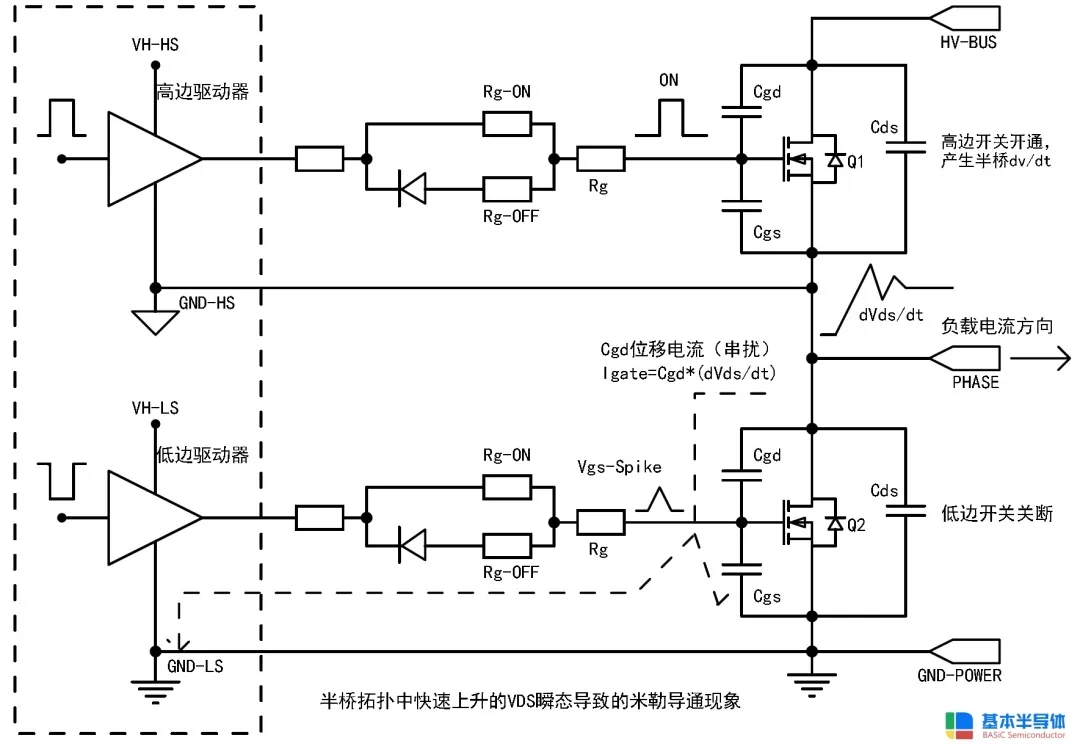

SiC MOSFET的开关速度远高于传统硅器件，漏源电压变化率（dv/dt）可达50~100V/ns，其栅漏电容（Cgd，又称米勒电容）的耦合效应是串扰的根源。在半桥等桥臂拓扑中，当上管高速开通时，下管的漏源电压（VDS）快速上升，高dv/dt会通过下管的Cgd向栅极注入位移电流（大小为Cgd×dv/dt）。如果栅极抗干扰能力不足，该电流会将栅源电压（VGS）抬升至阈值电压V(th)（SiC MOSFET阈值仅2.7~4V）以上，导致本该关断的下管意外导通，最终引发桥臂直通短路，瞬间大电流直接造成器件炸毁。
米勒串扰的产生需要三个核心要素：
高dv/dt——（SiC器件的固有特性）
米勒电容Cgd——（耦合通道，SiC的Cgd/Cgs比值偏高，耦合效应更强）
互补开关管——（拓扑特有结构，存在另一只“本该关断”的管子承受对侧dv/dt）
三者缺一不可——前两项是SiC器件的固有属性，而第三项“互补开关管”完全由拓扑结构决定，这也是单管与桥臂拓扑的核心差异所在。
在单管拓扑中，全回路仅有一只SiC MOSFET，既没有另一只开关管产生dv/dt，也没有另一只管子承受耦合干扰。开关过程中VDS的dv/dt仅作用于自身，此时Cgd的位移电流仅起到负反馈作用——阻碍VGS变化，延缓VDS变化，降低dv/dt，而非像桥臂拓扑中那样引发“跨器件干扰”。即便关断时栅极有轻微电压扰动，也不存在桥臂直通的路径，最坏情况只是关断速度稍慢，带来额外损耗，完全不会引发炸机风险。
二
逐拓扑论证：单管拓扑为何天然适配0V关断？
1. 反激（Flyback）拓扑：中小功率电源的典型单管结构
反激变换器是单管拓扑的典型代表，广泛应用于适配器、LED驱动、辅助电源等场景。其结构特点是仅一只主开关管，能量通过变压器初级电感存储和释放，无需第二只有源开关配合换流。
关断过程中，Q1漏极电压上升至“输入电压+反射电压+漏感尖峰”，dv/dt经自身Cgd流回栅极，但此时驱动回路正在主动抽取栅极电荷，这种“自耦合”效应远不足以将VGS拉回V(th)以上。同时由于没有互补管，不存在直通路径，因此0V关断完全安全，仅关断损耗略有上升。
2. 正激（Forward）、Buck拓扑：单管结构的共通性
双正激、Buck拓扑同样属于单管结构。
双管正激拓扑通过变压器传递能量，初级侧两只开关管都是同时序开关，不存在时序互补/轮流开关关系。
Buck拓扑通过开关管、续流二极管和电感实现降压，全回路仅一只有源开关。
两类拓扑的开关过程中，dv/dt均仅作用于自身，无跨器件串扰风险，因此0V关断完全可行，无需负压电路额外提供抗干扰裕量。
3. Boost PFC：传统单管结构无需负压，图腾柱PFC需区分对待
PFC拓扑的负压需求常被误解，核心差异在于结构：
传统Boost PFC：本质为单管升压电路，仅一只SiC MOSFET+一只续流二极管+升压电感，与反激、Buck拓扑逻辑一致，无互补开关管，关断时dv/dt仅作用于自身，0V关断完全安全。
图腾柱PFC：为实现更高效率，采用两只SiC MOSFET组成半桥结构（主动管+同步整流管），属于典型的桥臂拓扑，存在串扰风险，因此推荐负压关断，避免桥臂直通。
简言之，“PFC需要负压”是误区，真正需要负压的是图腾柱PFC（桥臂结构），而非传统Boost PFC（单管结构）。

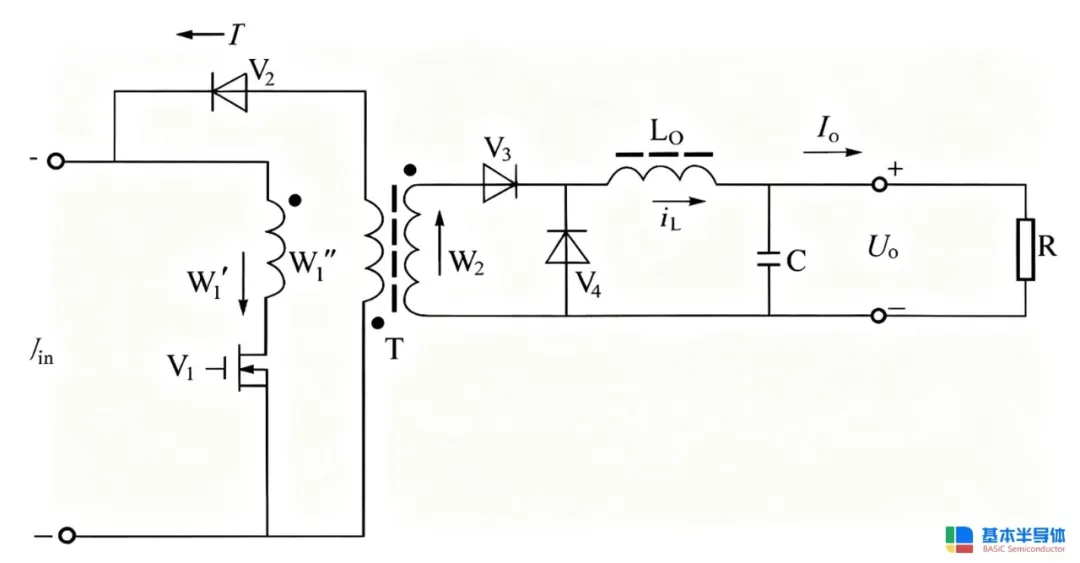

4. 双管正激/反激：非互补开关，同样无需负压
双管正激、双管反激拓扑虽然包含两只开关管，但两只管子同时开通、同时关断，不属于轮流开启的互补开关管，不存在桥臂直通风险，因此同样可以采用0V关断，无需负压电路。
三
代价与取舍：0V关断的唯一影响是什么？
负压关断的另一个作用是提升关断速度：更大的VGS摆幅（-5V~15V vs 0V~15V）能更快抽取栅极电荷，缩短关断时间，从而降低关断损耗。因此0V关断的唯一影响是关断速度稍慢、关断损耗（Eoff）略高。

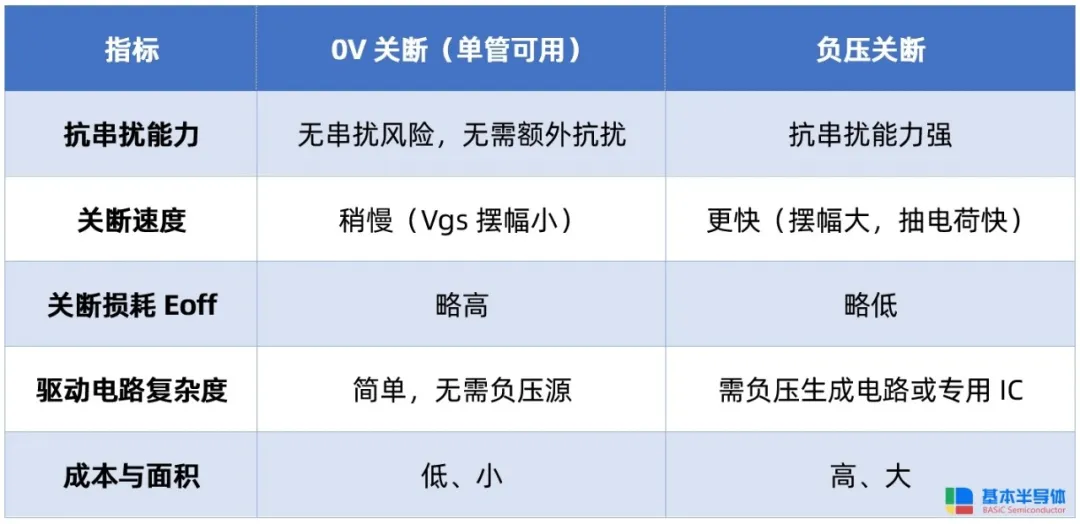

二者的工程对比如下：
对于中小功率、成本敏感的单管应用（如消费类电源、适配器），0V关断省去的负压电路带来的成本、体积、可靠性收益，远高于关断损耗上升的代价，是更优的工程选择。如果追求极致效率，或高温下V(th)漂移严重，单管加负压仍是可选项，但属于“锦上添花”而非“必需”。
四
应用指导：选型决策与工程提醒

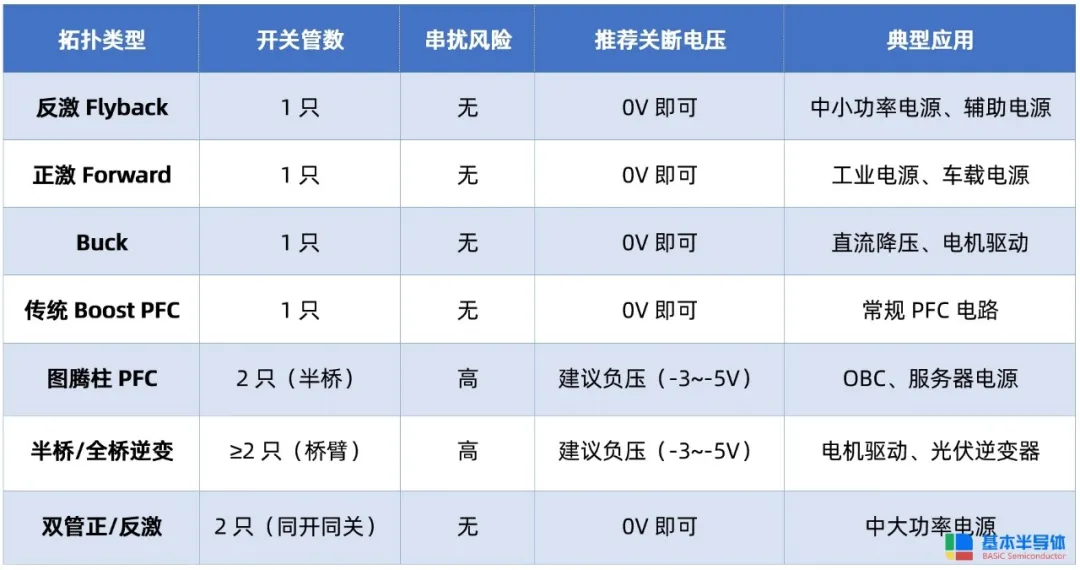

选型决策表
工程提醒
单管0V关断安全可靠：负压关断是为了应对“另一只管子”的串扰，单管拓扑中不存在“另一只管子”，无需为了抗串扰加负压。
警惕“PFC必须负压”的认知误区：仅图腾柱PFC（桥臂结构）需要负压，传统Boost PFC（单管结构）完全适配0V关断。
单管也可选负压：若追求极致效率、或高温环境下V(th)漂移严重，单管加负压是可选优化方案，但非必需。
新一代器件的趋势：部分高阈值（V(th)≈4~6V）沟槽栅SiC MOSFET，配合低Crss、高Ciss/Crss比值，桥臂拓扑也可逐步尝试0V关断，但这属于器件端进步，与单管拓扑“天然不需要负压”的逻辑完全不同
总 结
SiC MOSFET是否需要负压关断，需求完全由拓扑结构决定：
桥臂拓扑（半桥、全桥、图腾柱PFC等）因存在互补开关管的米勒串扰风险，必须采用负压关断以保证可靠性；
单管拓扑（而反激、正激、Buck、传统Boost PFC等）从物理结构上就不存在串扰耦合路径，0V关断完全安全，仅关断损耗略有上升。
理解这一底层逻辑，工程师便能在选型和驱动设计时做出精准决策——既不盲目增加负压电路抬高成本，也不会在真正需要负压的桥臂拓扑中埋下可靠性隐患。
